¿Qué es el voltaje de circuito abierto (OCV)?
Los procesos de soldadura requieren voltaje en el rango de 15 a 40 voltios y corriente en el rango de 50 amperios a 400 amperios, normalmente para soldadura con electrodo revestido o SMAW , soldadura por arco de tungsteno con gas (GTAW ) , MIG-MAG y soldadura por arco con núcleo fundente o FCAW . En soldadura, el voltaje de circuito abierto o OCV (simplemente voltaje sin carga) es el voltaje (en voltios) entre el soporte del electrodo de soldadura y la pieza de trabajo (o el punto de conexión a tierra) cuando la soldadura no está en progreso. Entonces, OCV es el voltaje que existe entre los polos negativo y positivo de una máquina de soldar en modo ON pero sin iniciar la soldadura.
Como puede ver en el siguiente ejemplo, OCV es el voltaje cuando el circuito está abierto, lo que significa que no hay soldadura. El voltaje de circuito cerrado tiene lugar durante la soldadura y se explica más adelante en este artículo.
¿Por qué los valores de OCV mantuvieron un máximo de 80 voltios?
Como sabemos, el límite máximo seguro de voltaje es de 80 voltios para un cuerpo humano. Un voltaje más alto por encima de este límite puede ser letal para los organismos vivos. Simplemente, cuanto mayor sea el voltaje de circuito abierto u OCV, más fácil será iniciar un arco debido a la presión de voltaje más alta inicial, pero más riesgo de descarga eléctrica. Dado que 80 voltios es un límite seguro de peligro eléctrico para los humanos, las fuentes de alimentación para soldadura están diseñadas para tener un OCV máximo de 80 voltios.
¿Cuál es el voltaje de circuito abierto seguro máximo para soldadores?
El límite seguro de voltaje de circuito abierto (OCV) para soldadores es de 80 voltios, ya que este es el voltaje máximo al que un cuerpo humano puede estar seguro en condiciones ideales, excluyendo un área húmeda o sin usar el aislamiento adecuado.
¿Cómo verificar OCV en soldador / máquina de soldadura?
En una soldadora, la OCV se puede encontrar en la placa de características adherida a la soldadora/máquina de soldar. Consulte el siguiente complemento de una placa de clasificación de soldador. Aquí, U 0 se refiere al OCV de la soldadora. Entonces, para este ejemplo, el voltaje de circuito abierto u OCV es de 64 voltios. Como todos los soldadores tienen esta placa de características colocada por el fabricante, puede encontrar fácilmente OCV para cualquier soldador/máquina de soldar.
¿Cuál es el valor del voltaje de circuito abierto (OCV) de un transformador de soldadura/máquina de soldadura?

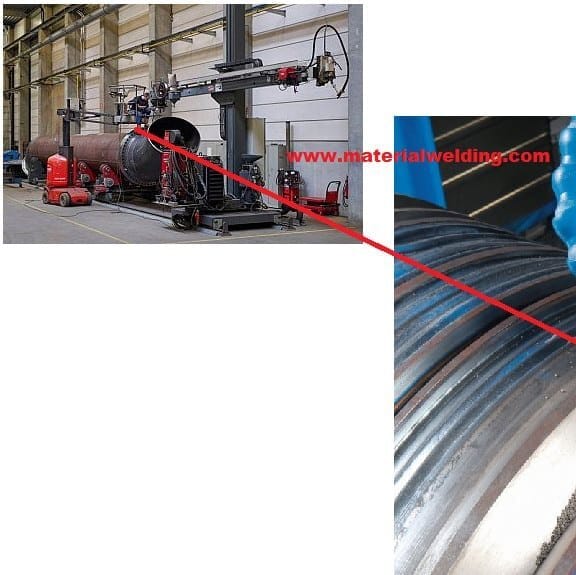

Los valores típicos de voltaje de circuito abierto (OCV) para máquinas de soldadura están dentro del rango de 50 V a 80 V para soldadura con electrodo revestido o SMAW , MIG-MAG , soldadura por arco con núcleo fundente o FCAW y soldadura por arco sumergido (SAW) . Un voltaje de circuito abierto (OCV) dentro del rango de 50 a 80 voltios ayuda a encender fácilmente el arco, lo que beneficia a los soldadores en un inicio de soldadura fácil.
¿Qué es circuito cerrado o tensión de funcionamiento (OCV)?
- El voltaje de circuito cerrado (OCV) es el voltaje medido a través del arco durante la soldadura, es decir, el voltaje que se encuentra entre la pieza de trabajo y el portaelectrodos durante la soldadura. Variará según el tipo de electrodo, la polaridad, la longitud del arco y el tipo de corriente. Por lo general, el voltaje del circuito cerrado se ejecuta entre 15 y 40 voltios.
¿En qué se diferencia el voltaje de circuito abierto OCV del voltaje de soldadura?
El voltaje de circuito abierto no debe confundirse con el voltaje de soldadura (V). Cuando decimos voltaje de soldadura, nos referimos al voltaje que va desde el electrodo de soldadura hasta la pieza de trabajo durante la soldadura. Simplemente, es el voltaje que podemos medir durante la soldadura entre la pieza de trabajo y la varilla de soldadura mientras la soldadura está ENCENDIDA.
Este voltaje es más bajo que el voltaje de circuito abierto (OCV) como se puede observar durante la soldadura. En la soldadura con electrodo revestido, usamos alrededor de 15 a 22 voltios y en MIG usamos alrededor de 17 a 25 voltios típicamente. El voltaje de soldadura se ve afectado por la longitud del arco, el gas de protección y el diámetro del electrodo, por ejemplo.
